鑫藍環保｜沸石轉輪+RTO蓄熱焚燒

系統簡介

沸石轉輪吸附同蓄熱式焚燒技術的組合工藝，凈化系統主要由三級干式過濾裝置、沸石轉輪濃縮吸附裝置、RTO、風機、換熱器組成。該組合技術通過沸石轉輪的吸附濃縮使大風量、低濃度有機廢氣濃縮為小風量、高濃度濃縮氣體，高濃度濃縮氣再經RTO高溫燃燒分解為CO2和H2O等無機成分。沸石轉輪濃縮裝置是利用吸附－脫附－濃縮三項連續變溫的吸附、脫附程序，通過轉輪的旋轉，在轉輪（被分割成吸附區、脫附區、冷卻區）上同時完成VOCs的吸附、脫附再生。

系統工藝流程

 ①預處理系統：廢氣在進入沸石轉輪之前，需先進入預處理系統對廢氣進行過濾，其主要目的是將廢氣中的顆粒物去除掉，防止顆粒物堵塞沸石轉輪減少沸石轉輪的使用壽命。同時，對于汽車涂裝廠排氣后端通常使用濕式過濾對漆渣進行處理，導致廢氣的相對濕度高。當相對濕度大于85%時，沸石轉輪對廢氣的處理能力會下降，所以預處理系統中需增加除濕裝置，將廢氣的相對濕度降低到70%以下。

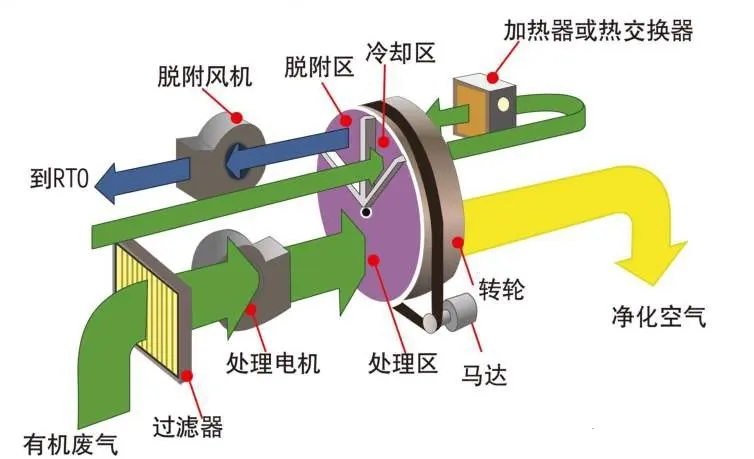

 ②沸石轉輪系統：沸石轉輪是一種可連續進行吸附和脫附操作的氣體凈化裝置，兩側由密封裝置分成三個區域：吸附區、脫附區及冷卻區域。沸石轉輪以較低的速度連續轉動，低濃度、大風量的VOC廢氣連續不斷地通過轉輪的吸附區時，廢氣中的VOC成分被轉輪的沸石吸附，吸附凈化后的氣體達標直接排放；轉輪吸附的有機溶劑隨著轉輪的轉動被送到脫附區，RTO熱輸出混風后180-220℃通過脫附區，將VOC廢氣排出至RTO；轉輪轉至冷卻區域進行冷卻降溫后可重新進行吸附（冷卻風變?yōu)?20℃左右），隨著轉輪的不斷轉動，吸附、解吸、冷卻循環進行，確保廢氣處理持續穩定的運行。

 ③RTO系統：蓄熱式氧化爐。其原理是在高溫（＞760℃）下將廢氣中的有機物(VOC）氧化成對應的二氧化碳和水，從而凈化廢氣，并回收廢氣分解時所釋放出來的熱量。RTO主要有三種形式：兩室RTO、三室RTO和旋轉RTO。三種形式各有優缺點，下面以三室RTO為例進行說明。沸石轉輪脫附產生的高濃度廢氣通過RTO風機進入RTO內進行焚燒，使廢氣中的VOC高溫分解為CO2和H2O。RTO每個蓄熱室依次經過蓄熱－放熱－吹掃的過程，循環往復，連續工作。

技術特點

1.吸附、脫附效率高≥95％，沸石壽命長，持續脫附并處理污染物，無壓力波動。

2.沸石不可燃，安全性高沸石轉輪吸附VOCs所產生的壓降極低，可大大減少電力能耗。

3.使原本高風量、低濃度的VOCs廢氣，轉換成低風量、高濃度的廢氣，濃縮倍數達到5-20倍，大大縮小后處理設備的規格，運行成本低。

4.整體系統采用模組化設計，具備了小的空間需求，且提供了持續性及無人化的操控模式。

5.系統自動化控制，單鍵啟動，操作簡單，并可搭配人機界面監控操作數據。

沸石轉輪+RTO蓄熱焚燒適用范圍

1、沸石轉輪濃縮+RTO廢氣處理工藝主要運用于低濃度連續排放的廢氣治理；

2、適用于不含有S、N、Cl、F等鹵素的廢氣，即燃燒后不產生新的副產物的廢氣成分，若有這些成分可在預處理階段除去；

3、廢氣的沸點不能太高比如大于300℃，這樣會導致吸附到沸石分子篩的廢氣在熱空氣的吹掃下長時間脫附不出來；

4、可適用于化工、涂料、醫藥農藥制造、電子產品制造、家具制造行業、包裝印刷行業、涂裝、涂布行業、飼料化肥等涉及有機溶劑使用和有機廢氣排放的所有行業。

鑫藍環保科技（昆山）有限公司，專注于大型工廠廢氣處理、粉塵處理，公司主營產品有：沸石轉輪+RTO蓄熱焚燒、催化燃燒設備、活性炭吸附塔、防爆除塵器、布袋除塵器、濾筒除塵器、酸堿洗滌塔、靜電除油設備等，公司獲得多項實用新型證書。本公司生產設備和實施項目具有：節能環保、運行穩定、使用時間長、排放達標、項目投入少、處理效果好、設備噪聲低、處理量大、耐摩擦、維修便捷等特點。

如有沸石轉輪+RTO蓄熱焚燒方面的問題需要解決，歡迎與我們公司取得聯系。
